Функциональная автономия и цифровая интеграция

Рынок проектных услуг в горно-металлургической отрасли окончательно утратил предсказуемость. Тренды, заложенные пандемией 2020 года, доведены до абсолюта, и исходные данные порой обновляются быстрее, чем согласуется техническое задание. Ситуация, когда заказчик его подписывает, а через месяц производитель технологического оборудования меняет габариты агрегатов из-за внешних причин, стала обыденностью. Для проектной части Иргиредмета решение задач в режиме дефицита времени и информации послужило катализатором для формирования подхода «проектирование на опережение».

Проектирование в условиях высокой неопределенности — это не работа наугад, это умение закладывать в цифровые модели такую степень гибкости, которая дает возможность пересобрать сложнейший узел обогатительной фабрики в кратчайшие сроки без срыва общего графика. За без малого три десятилетия мы прошли путь от разработки локальных решений до проектирования огромных объектов, а также освоили новые цифровые инструменты и российские программные комплексы.

Вынужденный отказ от западного программного обеспечения не парализовал проектный комплекс, а заставил его форсированно развернуть сквозное трехмерное информационное моделирование на отечественных платформах. Универсальным инженерным фундаментом для специалистов всех направлений стала платформа nanoCAD.

Сегодня каждое подразделение проектной части института действует как автономный центр компетенций, увязанный в общую цифровую сеть.

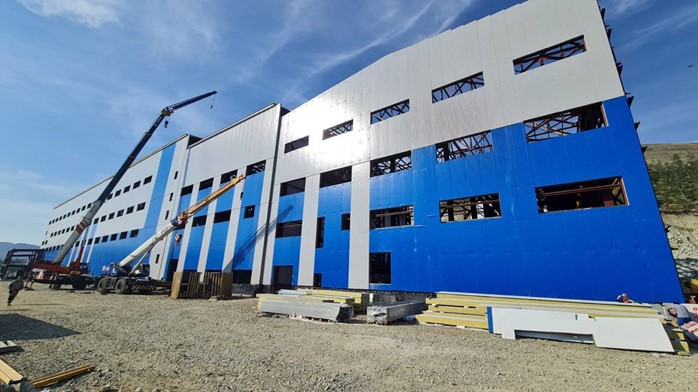

Строительство главного корпуса золотоизвлекательной фабрики, спроектированного Иргиредметом (Фото: АО «Иргиредмет»)

Отдел инженерных изысканий готовит основу любого проекта, выполняя комплексные геодезические, геологические, гидрометеорологические и экологические изыскания на будущих площадках строительства. Специалисты подразделения предоставляют институту точные цифровые модели рельефа и данные о физико-механических свойствах грунтов, которые критически важны при работе в районах распространения многолетнемерзлых пород и высокой сейсмичности.

Горно-геологический отдел переводит данные о недрах в плоскость промышленной добычи с применением программной системы Micromine.

Внутри отдела действуют четыре сектора:

·       Сектор проектирования открытых горных работ определяет границы контуров карьеров и их конфигурацию, рассчитывает устойчивость бортов и уступов, а также создает отвальные хозяйства.

·       Сектор проектирования подземных горных работ создает схемы вскрытия глубоких горизонтов, рассчитывает параметры крепи, систем вентиляции и водоотлива подземных рудников.

·       Геологический сектор аккумулирует данные разведки.

·       Экономический сектор готовит технико-экономическое обоснование кондиций, обеспечивая защиту балансовых запасов в Государственной комиссии по запасам полезных ископаемых.

Отдел технологического проектирования на основе регламентов научных лабораторий составляет проекты главных корпусов фабрик, дробильно-сортировочных комплексов, реагентных отделений и складов аварийно химически опасных веществ. Моделирование тяжелого оборудования — крупнообъемных флотомашин, гидроциклонов, мельниц — переведено на Model Studio CS, что позволяет быстро исправить компоновку при смене технического оснащения.

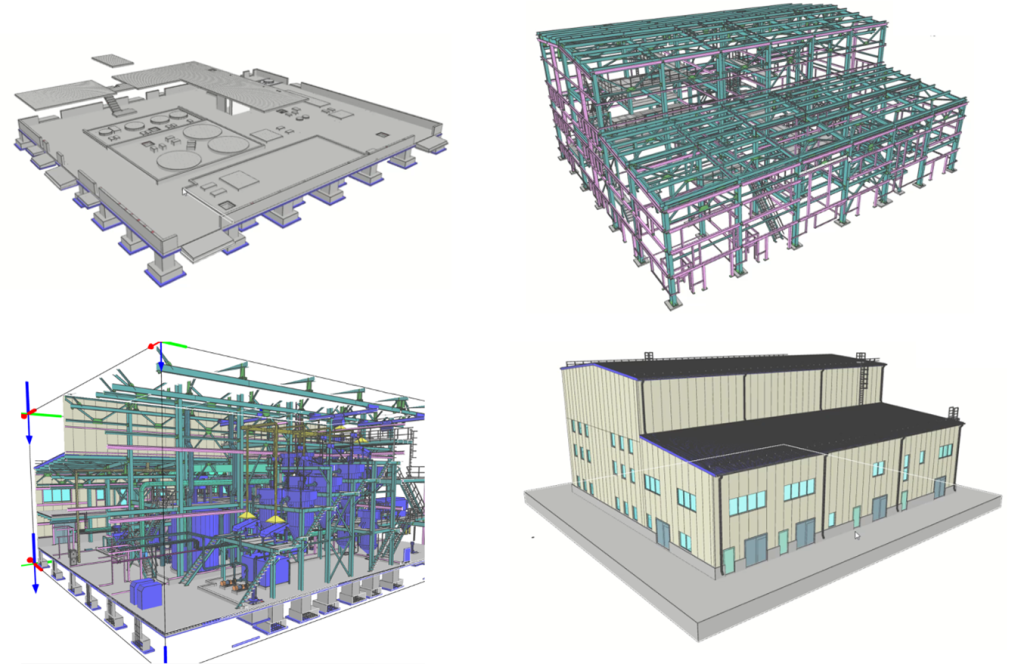

Проектирование обогатительной фабрики в Model Studio CS (Изображение: АО «Иргиредмет»)

Архитектурно-строительный отдел заключает технологические процессы в надежную физическую оболочку на базе графической платформы nanoCAD с применением в том числе Model Studio CS.

Взаимодействие внутри отдела распределено по специализированным секторам:

·       Сектор конструктивных решений берет на себя расчет статических и динамических нагрузок от измельчительного оборудования с помощью комплексов «Лира-САПР» и SCAD, верифицируя прочность железобетонных фундаментов и стальных каркасов зданий в условиях сейсмики до 9 баллов.

·       Сектор архитектурных решений прорабатывает объемно-планировочные решения, тепловой контур административно-бытовых комплексов, адаптируя их к экстремальным температурам Крайнего Севера.

·       Сектор пожарной безопасности отвечает за пожарную безопасность объекта, интегрируя в проект комплексные системы пожаротушения, огнезащиты конструкций и путей эвакуации с использованием программы FireGuard 3 Professional для категорирования и расчетов.

·       Сектор генплана и транспорта выступает главным координатором пространственной посадки объектов. Именно он увязывает промплощадки с резкопересеченным рельефом, рассчитывает геометрию дорог под тяжелые карьерные самосвалы и трассирует северные автозимники в среде «Топоматик Robur — Генеральные планы» и «Топоматик Robur — Автомобильные дороги» с применением расчетных комплексов IndorPavement и IndorCulvert.

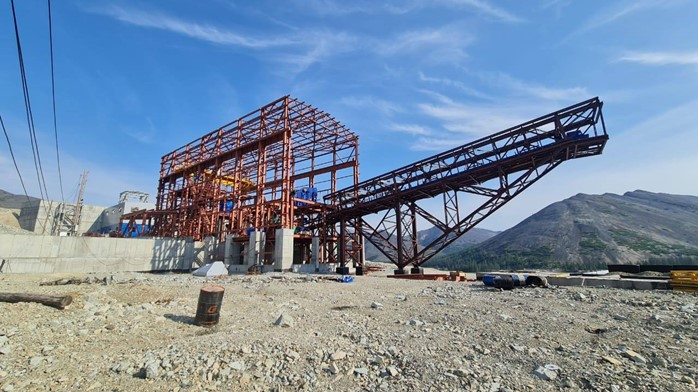

Строительство дробильно-сортировочного комплекса (Фото: АО «Иргиредмет»)

Отдел гидротехнических сооружений проектирует наиболее материалоемкие и экологически ответственные объекты горно-обогатительного комбината. В зону ответственности подразделения входит разработка проектной и рабочей документации на хвостохранилища полусухого и намывного складирования, ограждающие дамбы, нагорные водоотводные каналы и накопители оборотной воды. Расчет дамб хвостохранилищ и откосов отвалов полусухого складирования с применением программного комплекса Geo5 гарантирует их устойчивость и позволяет предотвратить риски фильтрационных деформаций.

Отдел промышленной безопасности выступает главным правовым и техническим посредником, отслеживающим соблюдение требований Ростехнадзора. Специалисты подразделения готовят декларации безопасности гидротехнических сооружений, разделы по анализу рисков на опасных производственных объектах и организуют проведение экспертизы. Отдел страхует инвестора от штрафов и остановок производства, закладывая в проект решения, способствующие безаварийной эксплуатации фабрики.

Отдел инженерных сетей занимается вопросами инженерно-технического сопровождения проектируемых объектов:

·       Электротехнический сектор проектирует подстанции, распределительные устройства и кабельные эстакады с применением программного комплекса «EnergyCS Электрика», обеспечивая первую категорию надежности электроснабжения фабрик.

·       Сектор сетей водоснабжения и водоотведения проектирует внешние и внутренние сети всего горно-обогатительного комплекса. В зону ответственности сектора входит разработка водозаборных сооружений, систем хозбытового и противопожарного водопровода, комплексов очистки сточных вод и систем промышленного водооборота.

·       Сектор отопления, вентиляции и тепловых сетей решает задачи поддержания температурных режимов в главных корпусах и реагентных отделениях, проектируя вентиляционные системы большой производительности.

·       Сектор автоматизации и сетей связи интегрирует автоматизированные системы управления обогатительными процессами, системы диспетчеризации и промышленной связи, превращая фабрику в управляемый цифровой организм.

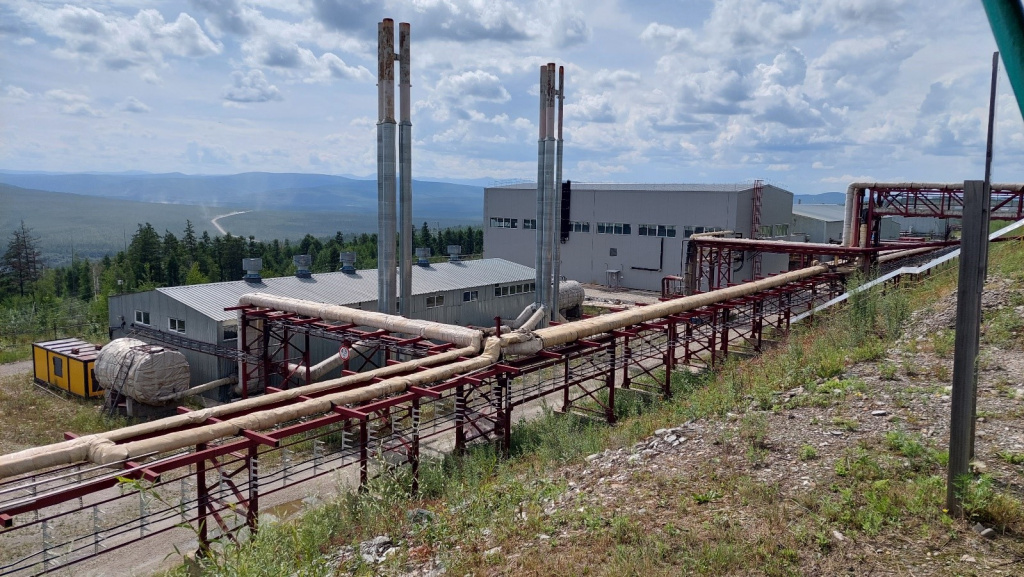

Инженерные сети на горно-обогатительном комбинате (Фото: АО «Иргиредмет»)

Отдел экологии и рационального природопользования курирует экологическую безопасность и правовую защиту проектов. С применением программ серии «Эколог» специалисты подразделения разрабатывают природоохранные разделы, санитарно-защитные зоны и помогают проходить государственную экологическую экспертизу, минимизируя риски инвесторов.

Сметно-экономический отдел переводит технические решения на язык капитальных затрат. Экономисты подсчитывают сметную стоимость строительства в программном комплексе «ГРАНД-Смета» и защищают документацию в Главгосэкспертизе, гарантируя прозрачность бюджета проекта для акционеров.

Отдел авторского надзора переносит проектные решения на площадку строительства. Подразделение обеспечивает постоянное пребывание на объектах специалистов для контроля соответствия строительно-монтажных работ документации.

Отдел выпуска продукции несет ответственность за финальную стадию материализации проекта. В условиях сверхинтенсивного графика подразделение осуществляет нормированный сбор, тиражирование, комплектацию и архивацию тысяч листов проектной и рабочей документации, формируя готовые тома для передачи заказчику и на экспертизу.

В архиве хранится накопленная за три десятилетия база проектных решений по сотням месторождений. Благодаря этому специалисты института могут быстро найти исторические чертежи-аналоги и использовать проверенные временем узлы при модернизации фабрик.

Бюро главных инженеров проекта возглавляет и направляет весь проектный механизм Иргиредмета. Главные инженеры проекта координируют взаимодействие всех отделов и защищают интересы недропользователей на самом высоком уровне. На этапе подготовки технико-коммерческих предложений активно используется система «Адепт: Проект», которая рассчитывает сметы проектно-изыскательских работ по справочникам базовых цен.

Рабочее совещание с заместителем генерального директора по проектированию Еленой Барнадаевой (в центре) (Фото: АО «Иргиредмет»)

Единое информационное пространство

Надежность функционирования такой масштабной многоуровневой структуры подкрепляется не только квалификацией кадров, но и сквозным контролем потоков данных. Показательным примером высокого технологического уровня проектной части Иргиредмета стала инициатива по внедрению системы электронного документооборота TDMS, которая была отработана и масштабирована на всю организацию.

Сегодня эта система является стержнем единого информационного пространства института. TDMS полностью исключает хаос при параллельном проектировании: автоматизирует выдачу и контроль прохождения задач по смежным подразделениям, фиксирует версии чертежей, управляет потоками технической информации и предоставляет инженерам доступ к уникальному цифровому архивному фонду.

Кроме координации в TDMS, надлежащее качество работ при непрерывных изменениях в проекте достигается за счет нормоконтроля в каждом отделе. В рамках него специалисты проводят финальный аудит, и ни один проектный документ не пойдет на выпуск, пока не будет проверен на строгое соответствие актуальным стандартам и правилам с использованием информационно-справочной системы NormaCS.

Связка электронного документооборота и нормконтроля позволяет оперативно выдавать заказчику качественную продукцию, что обеспечивает высокий процент прохождения экспертиз.

Баланс сил в условиях неопределенности

Сложные времена требуют максимальной концентрации ресурсов. Кадровый дефицит, большое количество параллельных задач и форс-мажоры, от которых сейчас никто не застрахован, накладывают на инженерно-технический персонал предельную нагрузку. В условиях, когда экономические и технические вводные меняются на ходу, стабильность работы проектного комплекса зависит от точности управления.

Примером способности проектировщиков института мобилизоваться является тот факт, что при общей загрузке мы нашли ресурсы для подготовки документации по восстановлению здания Иргиредмета, пострадавшего от майского пожара. Эта работа идет параллельно выполнению обязательств по основным коммерческим контрактам и не в ущерб им.

Материальные потери от пожара ощутимы, но наша главная ценность — кадровый костяк и уникальная архивная база — полностью сохранены, а выдача рабочей документации по объектам и прохождение экспертиз ведутся в плановом режиме.

Ситуацию в российской горнодобывающей промышленности нельзя назвать безоблачной, но для инженера-проектировщика неопределенность означает не повод для паники, а еще одну степень надежности, которую мы обязаны заложить в расчеты.

Проектный комплекс Иргиредмета продолжает работать, и какие бы новые вводные ни преподнесла реальность, мы создадим решения с необходимым запасом прочности.

Обсуждение проектной документации в отделе технологического проектирования (Фото: АО «Иргиредмет»)
