Оборудование для обогащения алмазосодержащего сырья

Мельница мокрого рудного самоизмельчения (ММС)

Для более эффективной разгрузки из мельниц самоизмельчения рудного материала и раскрытых алмазов, сотрудниками Иргиредмет разработан опытно-промышленный образец мельницы мокрого рудного самоизмельчения (ММС) D×L = 2,1×0,7 м с периферической разгрузкой готового продукта.

Лабораторные и полупромышленные испытания мельницы проведены на кимберлитах трубки «Мир» сотрудниками институтов «Иргиредмет» и «Якутнипроалмаз».

Результат — существенное повышение эффективности дезинтеграции алмазосодержащих руд:

  • удельная производительность мельницы по исходной руде возросла в 1,6 раза;
  • удельный расход электроэнергии на измельчение уменьшился на 30–50 % за счет снижения переизмельчения руды при повышении циркулирующей нагрузки с 87 до 117 %;
  • за счет снижения времени пребывания алмазов в барабане ММС в 1,3 раза получена высокая сохранность природного качества алмазов.

Применение ММС с новым способом разгрузки измельченного материала, обеспечивающего своевременный вывод готового продукта и свободных алмазов из барабана мельниц, позволяет:

  • увеличить удельную производительность мельниц по оригинальному питанию и, как следствие, значительно снизить расход электроэнергии на измельчение;
  • повысить селективность процесса дезинтеграции кимберлитов и сортность алмазной продукции фабрик.

Винтовой сепаратор

Сотрудниками Иргиредмета разработаны, испытаны в лабораторных и промышленных условиях и освоены на алмазоизвлекательных фабриках высокопроизводительные (до 250–300 т/ч) сепараторы типа СВ диаметром 3000 мм в двух- или трехжелобном исполнении.

Сепаратор включает в себя каркас из наружных и внутренних цилиндров; винтовые желоба, сформированные стержневыми лучами, с размещенными на них рабочими поверхностями из листовой резины или транспортерной ленты; приемники питания и продуктов обогащения. Желоба имеют 1,5–2,5 витка. Шаг витка 0,8–2,4 м и зависит от крупности обогащаемого материала и контрастности по плотности полезного минерала и пустой породы.

Сепараторы СВ работают, как правило, по двухоперационной схеме (основная + контрольная операции) обогащения кимберлитов крупностью −5 + 2 мм, −3 + 1,2 мм и −2 + 0,5 мм с получением отвальных хвостов и грубых концентратов.

Преимущества винтового сепаратора:

  • высокая производительность;
  • простота конструкции и отсутствие каких-либо энергопотребляющих механизмов;
  • сокращение нагрузки на последующие перечистные операции в 2–3 раза и улучшение условий их работы.

Винтовые сепараторы с успехом могут быть использованы при обогащении средне- и крупновкрапленных полиметаллических руд (олово, вольфрам, сульфидные руды цветных металлов).

Трибоэлектрический сепаратор

Иргиредмет на протяжении нескольких лет проводил исследовательские работы по изучению трибоэлектрической сепарации, процесса, основанного на свойстве алмазов при трении о различные вибрирующие поверхности (из проводящих материалов и диэлектриков) приобретать заряд трения, отличающийся от зарядов основной массы сопутствующих минералов и породы.

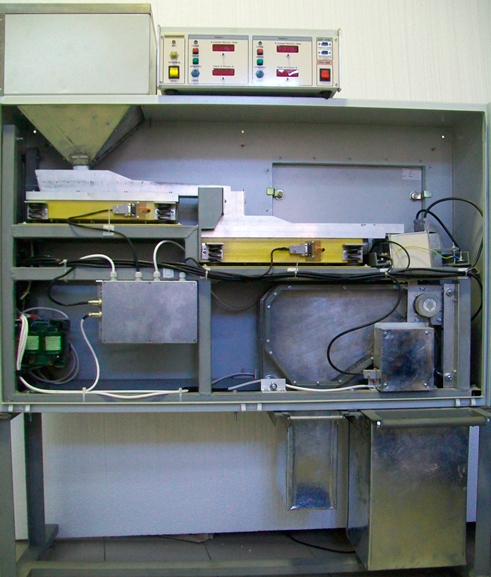

Трибоэлектрический сепаратор

Принцип действия трибоэлектрического сепаратора основан на регистрации электрического заряда, накапливаемого за счет трибоэлектрического эффекта при движении материала по поверхности вибропитателя (ВП). После прохождения сухого материала по поверхности вибролотков он поступает внутрь датчика для измерения электрического заряда в режиме свободного падения. Измерение электростатического заряда осуществляется бесконтактным методом за счет эффекта электростатической индукции. Сигнал датчика дополнительно усиливается и сравнивается с порогом разделения. При превышении порога разделения вырабатывается сигнал для запуска исполнительного механизма и отсечки ценного компонента в концентратный отсек.

Результаты технологических испытаний экспериментального образца сепаратора в лабораторных и промышленных условиях показали высокую эффективность (извлечение и селективность) трибоэлектрической сепарации текущих продуктов цеха доводки алмазоизвлекательных фабрик и проб цеха технологического контроля крупностью менее 6 мм и более 0,5 мм.

Результатом успешных испытаний стало подписание договоров на изготовление и поставку двухканальных трибоэлектрических сепараторов, первые из которых уже эксплуатируются на действующих алмазоизвлекательных фабриках.

Преимущества трибоэлектрического сепаратора:

  • позволяет извлекать алмазы, в независимости от интенсивности и характера их люминесценции под действием рентгеновского излучения;
  • компактность и мобильность;
  • низкое энергопотребление;
  • простота конструкции;
  • отсутствие вредного воздействия на окружающую среду.

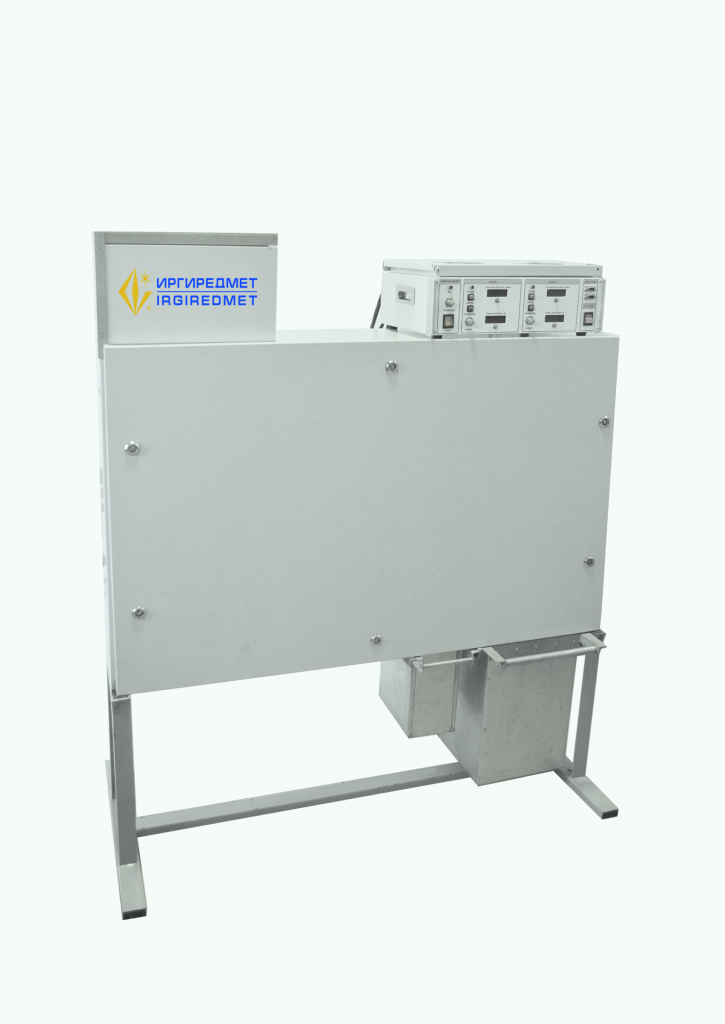

Двухканальный трибоэлектрический сепаратор СТЭМ-2К
